F系列復費率電能儀表
概述
F系列復費率電能儀表，是選用高可靠性微處理器及高精度專業電能計量芯片，針對工礦企業內部供電系統環境定制的智能化數顯儀表，可代替原有機械式計量電表，其性能均優于原電能表。
F系列還具有以下功能：
1、電能脈沖輸出；
2、RS-485通信接口，適合遠方采集；
3、靈活的用戶可設PT、CT值；
4、清晰藍色背光LED顯示。
推薦型號
 |
 |
 |
 |
|||
|---|---|---|---|---|---|---|
| 9方形單相復費率網絡儀表 | 9方形三相復費率網絡儀表 | 9方形液晶多功能儀表 | 42方形液晶多功能儀表 | |||
| 產品型號 | PD211-1F1Y9 | PD211-1F3Y9 | PD211-1F4Y9 | PD211-1F4Y2 | ||
| 測量參數 | 單相有功電能/4時段復費率計量（有功） | 三相有功電能/4時段復費率計量（有功） | 全部電量/8時段復費率計量（有功、無功） | 全部電量/8時段復費率計量（有功、無功） | ||
| 適用網絡 | 單相 | √ | √ | √ | √ | |
| 三相三線、三相四線 | √ | √ | √ | √ | ||
| 電壓 | 額定值 | AC220V | √ | √ | √ | √ |
| AC100V、400V(訂貨時需說明) | √ | √ | √ | √ | ||
| 過負荷 | 0.8-1.2倍額定值 | √ | √ | √ | √ | |
| 持續：1.2倍，瞬時：10倍/10S | √ | √ | √ | √ | ||
| 功耗 | ≤1VA | √ | √ | √ | √ | |
| 阻抗 | >300KΩ | √ | √ | √ | √ | |
| 電流 | 額定值 | AC5（6）A(電流回路使用CT時選用) | √ | √ | √ | √ |
| 過負荷 | 持續：1.2倍，瞬時：10倍/10S | √ | √ | √ | √ | |
| 功耗 | <1VA(每相) | √ | √ | √ | √ | |
| <0.4VA（每相） | √ | √ | √ | √ | ||
| 阻抗 | <20KΩ | √ | √ | √ | √ | |
| 頻率 | 45-55HZ | √ | √ | √ | √ | |
| 電能 | 復費率電能計量精度1% | √ | √ | √ | √ | |
| 顯示 | 鍵盤切換/自動循顯/可編程設置、切換LED顯示 | √ | √ | √ | √ | |
| 輔助電源 | AC、DC85-265V | √ | √ | √ | √ | |
| 功耗 | ≤3VA | √ | √ | √ | √ | |
| 數字接口 | PS485、MODBUS-RTU協議 | √ | √ | √ | √ | |
| 脈沖輸出 | 一路有功電能脈沖輸出，光耦隔離 | √ | √ | |||
| 一路無功電能脈沖輸出，光耦隔離 | √ | √ | ||||
| 耐壓 | 輸入和電源大于2KV,輸入和輸出大于2KV,電源和輸出大于1.5KV | √ | √ | √ | √ | |
| 絕緣 | 輸入、輸出、電源對機殼75MΩ | √ | √ | √ | √ | |
| 開關量輸入 | 2路 | 4路 | ||||
| 開關量輸出 | 2路 | 4路 | ||||

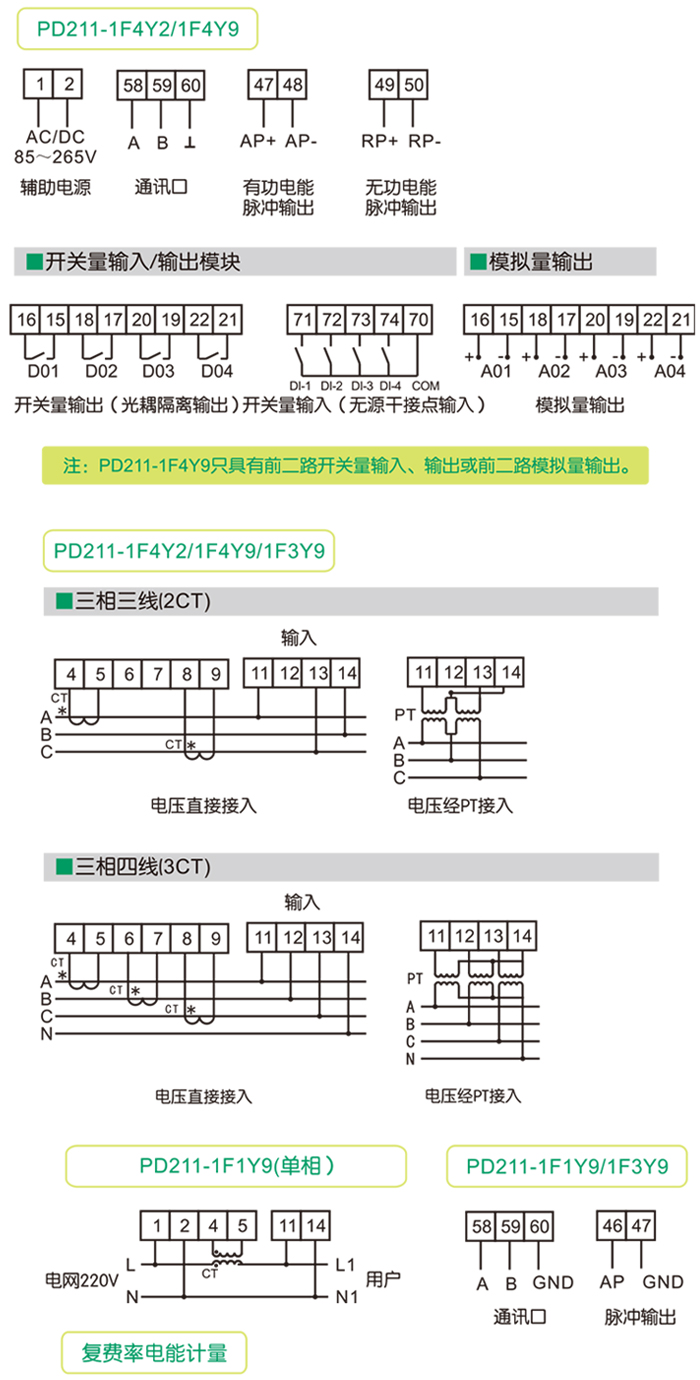

接線方式
